1、系统概述
红外全景成像雷达预警监控指挥系统是基于雷达、光电、物联网、人工智能、大数据等现代技术研发的广域立体安防指控系统,适用于油田防控、环境保护、平安城市等有监控需求的行业。该系统具有监控范围广、发现警情准、智能化程度高等优势。 系统采用红外全景成像雷达、双光谱成像跟踪仪、无人机等前端采集设备,通过IP网络系统将雷达数据及实时视频数据发送至采用GIS技术的指挥控制平台,进行智能图像分析处理和数据融合处理,完成动态目标的自动探测、自动报警和精确定位,生成监控区域综合态势及做出智能研判,主动预警,具有数据化、网络化、集成化、实时化、智能化。该系统还可融合多类型传感器数据交换模块,对石油石化行业生产过程中的压力、温度、液位、流量、电压、功耗、环境检测等数据通过实时采集、大数据解析、多种算法向管理人员提供决策依据。
2、系统主要功能
1 广域快速扫描全景成像,并搜索发现移动目标功能

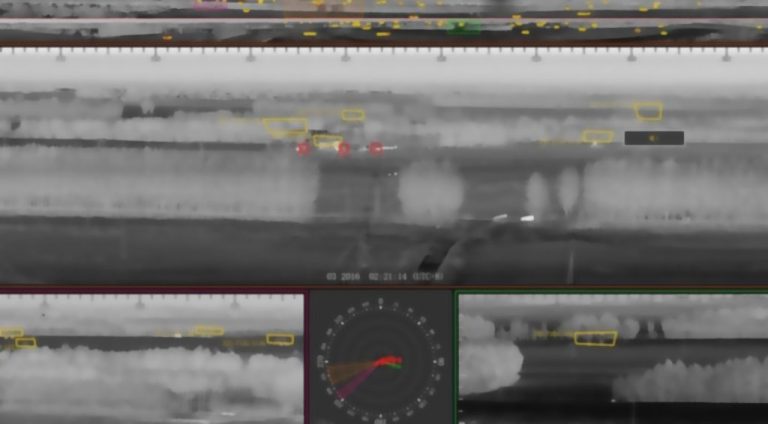

ARD红外全景成像预警雷达,每秒360º旋转速度对半径6Km范围内的目标进行全景成像扫描搜索,形成高空间分辨率的全景图像(分辨率大于1000万像素),并有条状、环状形式及雷达图像方式显示,可扫描发现人、车、船、无人机等移动目标,实现全天时、全天候、广范围、直观准确的监控预警。
●多警戒区任意设置:系统可在红外雷达全景图像上自定义多个任意形状的警戒区,当移动物体进入警戒区可触发报警。
●目标跟踪:警戒区触发报警后,雷达可锁定目标持续跟踪。
●警戒区支持时间段使能:系统可设置警戒区的不同时间段使能控制,实现分时段监控。
●雷达数据存储:雷达可记录0~60天红外雷达扫描数据,支持画面回放,用户可根据需要配置存储容量。
●雷达监控画面支持灵活布局:用户可灵活设置雷达数据的显示布局、区域、大小等。
●组网监控:多部雷达可组网实现更大面积覆盖,支持数据融合,集中数据处理,接力跟踪目标,满足更大区域的监控需求。
2 远程昼夜高清监控功能

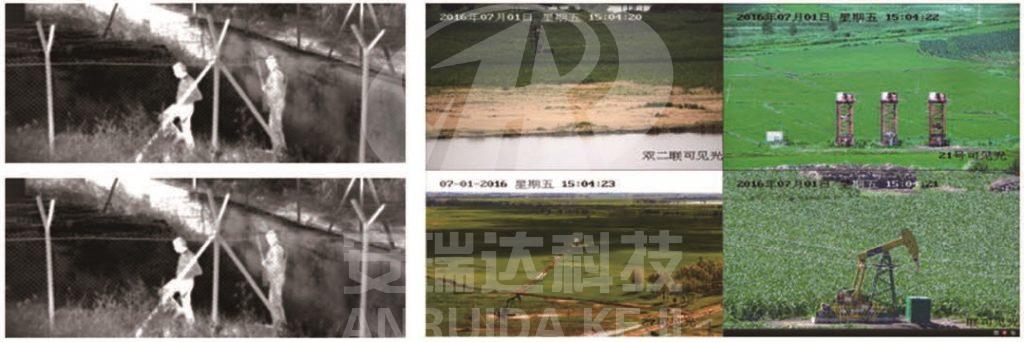

系统高精度远程双光谱预警成像跟踪仪可昼夜对警情和目标进行高清晰成像识别,可海量采集、记录和回放视频取证数据,在非法入侵第一时间雷达报警,自动放大,自动清晰显示高清视频画面。
● 自动变焦功能
● 自动聚焦功能
3 雷达与广电的系统融合联动功能

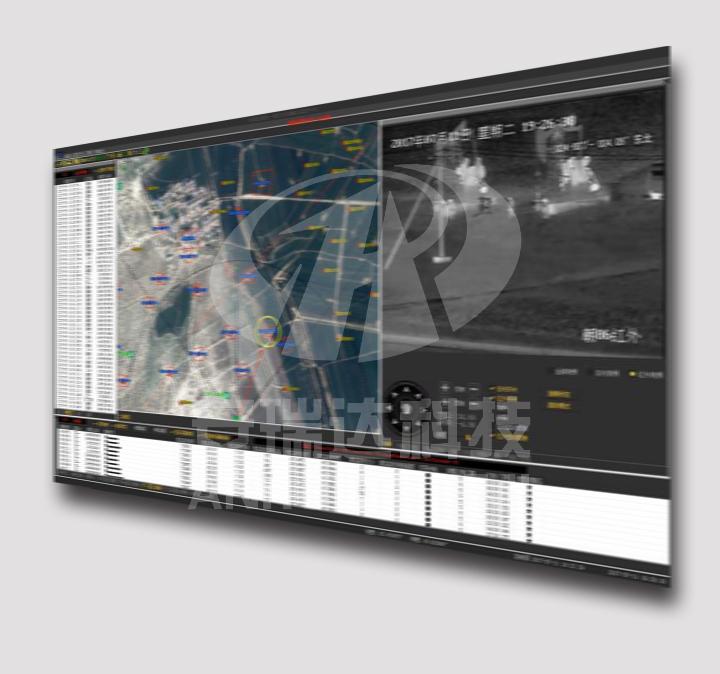

系统数据报警联动指挥平台软件对数据进行融合、智能分析和自动解析,在红外雷达全景图像和GIS系统的二维电子地图/三维电子地图上实时精准显示报警位置,同时自动联动ARD高精度远程双光谱预警成像跟踪仪,快速引导ARD高精度远程双光谱预警成像跟踪仪对发现目标锁定识别,完成警情复核处理,并记录联动过程信息,真正做到发现及时、联动迅速、定位精确、显示高清、昼夜监控。
● 综合态势多维显示
软件采用多种方式显示监控区域布防态势图兼容多种电子地图格式显示,包括大范围矢量电子地图、高分辨的地面影像图等多种图源格式;软件可实时动态的显示雷达侦测范围、光电监控区域等多种动态信息;实时显示侵入目标运动轨迹和目标视频信息。
● 情报信息综合管理
系统平台对所获取所有数据信息进行融合处理,并对探测信息分析、处理、组合、计算,自动生成多媒体情报统计信息,提供给值班人员对其查阅、回放、上报、存储和汇总打印。
● 组网联动集中控制
系统数据报警联动指控平台能够远程控制前端红外雷达和光电设备的开关机,方位俯仰伺服控制,镜头变倍,红外夜视仪模式转换,一套控制系统可控制多个前端监控设备。
● 巡检监视的智能模式设置功能
巡检模式:通过设置 2 个以上预知位,设置预知位的焦距值、聚焦值和停留时间,调用预置位,高精度远程双光谱预警成像跟踪仪自动进入巡检模式。
● 雷达与视频精确联动
系统红外全景成像预警雷达与高精度远程双光谱预警成像跟踪仪可有效联动,当雷达侦测到可疑目标时自动引导光电对可疑目标识别,并能够跟踪可疑人员。普通监控系统不具备精确视频联动功能。
● 地图与视频精确联动
可实现电子地图任一点联动光电(可见光或红外热成像)对当前目标点进行自动变焦、自动聚焦监控。
4 警情处置通信指挥功能
系统可配置车辆及单兵野外自组网通信设备,具备北斗/GPS卫星定位、话音、照片、图像传输等通信能力,可在中心实时指挥外场警员执法行动。
● 指挥信息终端
● 手持信息终端
5 生产管理智能巡检
系统可兼顾日常生产作业管理,监督和防范违规作业,提高安全生产管理能力。系统可通过高精度远程双光谱预警成像跟踪仪对生产现场的生产作业、指挥等情况进行实时监控。系统可通过红外雷达侦测实时画面及时发现分布于松花江沿江敏感区域、村屯中、稻田内的油水井跑冒漏等情况,防止对水域、庄稼地等造成污染。
6 多级联网大型监控系统信息共享
系统支持多级跨区域的信息传输,可满足大型多级管理执法组织的信息共享需求。系统通过红外成像雷达快速大范围扫描,可准确及时的发现非法侵入监控区域的人、车辆等移动目标。且能灵活设置时间和报警围栏等智能化参数,区分出合法和非法侵入行为。
●远程高清晰识别目标
系统红外成像雷达可昼夜精确引导远程光电视频监控,实现对警情和目标进行高清晰成像识别,可海量采集、记录和回放视频取证数据。
●警情处置通信指挥功能
系统可配置车辆及单兵野外自组网通信设备,具备北斗/GPS卫星定位、话音、照片、图像传输等通信能力,可在中心实时指挥外场警员执法行动。
●生产管理智能巡检
系统可兼顾日常生产作业管理,监督和防范违规作业,提高安全生产管理能力。
●多级联网大型监控系统信息共享
系统支持多级跨区域的信息传输,可满足大型多级管理执法组织的信息共享需求。
3、系统性能
性能 | 指标 | ||||||||
1)最大监控距离 | 在标准气象条件下 | ||||||||
白天 : | |||||||||
● 对人员(1.7m高) :≥6Km | |||||||||
● 对小型车辆(1.8m× 5m):≥10Km | |||||||||
● 对大型车辆(2.3m×10m):≥15Km | |||||||||
夜晚: | |||||||||
● 对人员(1.7m高) :≥4Km | |||||||||
● 对小型车辆(1.8m× 5m):≥6Km | |||||||||
● 对大型车辆(2.3m×10m):≥8Km | |||||||||
2) 测量精度 | ● 测角精度(rms):≤2mrad | ||||||||
● 定位精度(rms):≤15m | |||||||||
3) 警情发现概率 | ● 虚警率:≤10% | ||||||||
● 漏报率:≤5% | |||||||||
4)环境适应性: | ● 工作温度:-40℃~+55℃ | ||||||||
● 存储温度:-45℃~+60℃ | |||||||||
● 抗风能力:小于八级风可工作;小于十一级风不损坏 | |||||||||
4、系统优势
1、 广域大范围快速搜索、发现、定位、识别
2、 工程建设周期短、维护成本低、综合性价比高于传统视 频 监控系统。
3、 系统多传感器融合联动复核, 具有高智能化 (智能分 析、 智能融合) 、高自动化 (自动报警、自动联动) 、高集 成度等 特性, 系统漏报率低、误报率低。
4、 军民融合技术, 采用军用标准设计, 稳定可靠。
5、 系统监控覆盖范围大、防破坏能力强、运行可靠性高。
系统结构简单,易安装和扩容升级,维护成本低。一套系统监控覆盖范围达100平方公里(可多个系统同时应用,可根据需求扩充监控覆盖范围),防破坏能力强,可靠性高,维护简易,投资成本低。普通监控系统结构复杂,点多面广布线复杂,故障率较高,维护管理繁琐,极易被破坏,并且综合投资成本高。
5、 应用领域
1、油田监控及生产管理
2、要地防恐
3、边海防及港口
4、库区监控
5、化工监控
6、电力、输油监控
7、机场监控
8、环境监测
9、周界安全
